Цементтелген карбидин негизги мүнөздөмөлөрү

Цементтелген карбид металл формада, пластикалык сайма калыптоодо, сонун узактыгы, тактык жана ар тараптуулугунан улам, желим өндүрүү жана зым тартууну, айнек өндүрүштүк жана зым тартууну ээлейт. Цементтүү карбидин сапаты өндүрүштүн натыйжалуулугун жана тейлөө мөөнөтүнө түздөн-түз таасирин тийгизет. Центтик карбидин үч негизги мүнөздөмөсү төмөнкүлөр:

1 тыгыздыгы

Цементтелген карбиддин тыгыздыгы, болжол менен 5.5г / см³ ТИКке негизделген эритмелер үчүн болжол менен 15.4G / см³ Азаттыкка негизделген эритмелер үчүн. Келген цементтелген карбид, адатта, бир нече калдык көңдөйлүүлүккө ээ, ошондуктан тыгыздык баалуулугу тыгыздык маанисинен бир аз төмөн. Тункстелүүчү цементтелген карбид үчүн, анын тыгыздыгы бир-биринен адегенде кобальт мазмунунан көз каранды. Кобальт мазмуну канчалык жогору, тыгыздыгын төмөндөтөт. Мындан тышкары, графиттин кошумчалары, тешикчелери жана тышкы аралыктар бир аз азайтат, ал эми чоң болушу мүмкүн η Эритмедеги фаза тыгыздыктын бир аз жогорулашы мүмкүн. Качан η Фаза олуттуу, анын тыгыздыгы теориялык мааниден ашып кетиши мүмкүн.

Титан-вольфрам-вольфрамдык курчалган эритмелер үчүн, анын тыгыздыгы титан карбидин жана кобальттун мазмуну менен тыгыз байланышта. Титан карбидин же кобальттун мазмуну көбөйгөн сайын, эритмелердин тыгыздыгы төмөндөйт.

2 катуулук

Цементтелген карбиддеги катуу карбиддердин көпчүлүгүнө байланыштуу, анын катуулугу жогорку ылдамдыктагы болоттон жогору. Кесметке салуу үчүн YG цементтелген карбидинин катуулугу, негизинен, hra88 ~ 93, й ци деп аталуучу карбиддин катуулугу HRA89 ~ 94. Цементтелген карбиддеги Биндер кобальттун мазмуну канчалык жогору (катуу фазадагы карбиддердин мазмунун төмөндөтөт), эритмелердин катуулугун төмөндөтөт.

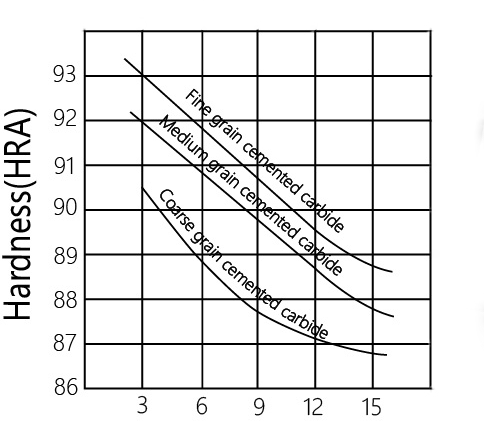

WC-CO эритмесинин катуулугу, кобальттун мазмунун жана вольфлдин карбиддин данасынын ортосундагы байланыш

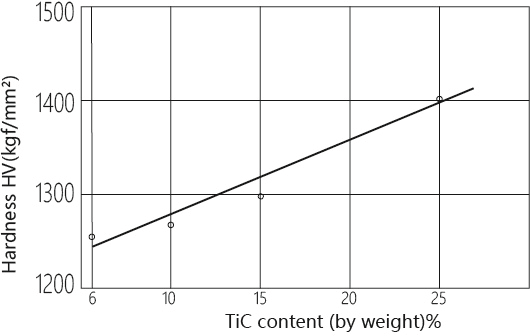

CO9% камтыган WC-TIC-CO бою курчуу курмушунун катуулугу менен TIC

Курал, адатта, кесүү учурунда ийилген стресстен арылууга дуушар болот, ошондуктан бүгүлүү күчү, негизинен, цементтелген карбидин күчүнүн өзгөчөлүктөрүн чагылдырат. Бузулган цементтелген карбиддин бүгүлүүсү жогорку ылдамдыктагы болоттон жасалганга караганда бир кыйла төмөн. Жада калса, жогорку күч-кубаттуу YG8 Alloy (σBB = 1500MPA) W18CR4V жогорку ылдамдыктагы болоттун жарымына жакыны гана бүгүлүп турат. Бирок, майдаланган цементтелген карбиддин бүгүлүүсү жогорку ылдамдыктагы болоттон жогору, бирок анын кесепеттүүлүгү жок, ошондуктан ал кыйроо феноменин көрсөтөт.

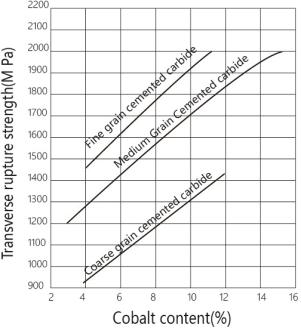

Цементтелген карбиддин жана кобальттун мазмунунун ийкемдүү күч-кубатынын ортосундагы мамиле

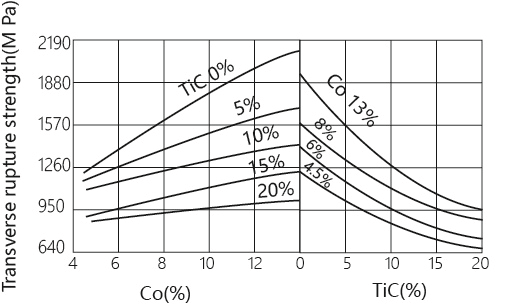

Таасир СП-TIC-CO бою Flexural Under Tic жана CO Мазмуну
